磁选设备

磁选设备简介

磁选设备的磁系按磁极的配置方式可分为开放型和闭合型磁系两大类。所谓开放型磁系是指磁极在同一侧做相邻配置且磁极间无感应铁磁介质的磁系,在这类磁系中,磁通通过磁极间的空气隙路程长,磁路的磁阻大,因而这类磁系的磁场强度和磁场梯度都不太高,即磁场力不太高,适用于选分强磁性矿石或物料的弱磁场磁选设备中。这类磁系有较大的选分空间,所以采用这类磁系的磁选设备的处理量较高。

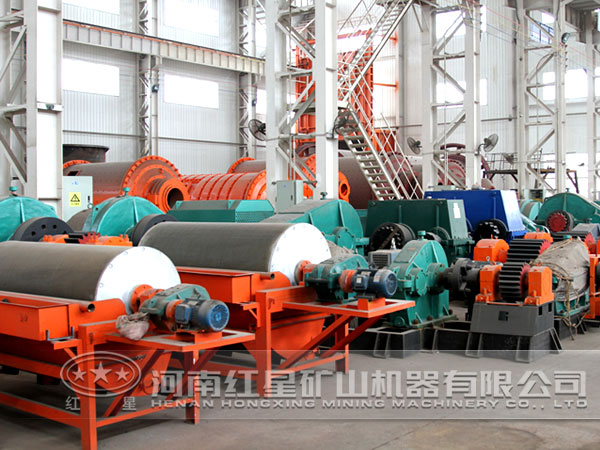

磁选机

开放型磁系按照磁极的排列特点又可分为三种型式:

①平面磁系:磁极排列为平面。例如带式磁选机采用的是这种磁系。

②曲面磁系:磁极排列为圆柱面。例如筒式弱磁场磁选机采用的是这种磁系。

③塔形磁系:磁极排列为塔形。某些永磁脱泥槽采用的是这种磁系。

磁选设备

弱磁性矿物的比磁化率比强磁性矿物小得多,因此回收弱磁性矿物所需要得磁场力要比回收强磁性矿物大得多。开放型磁系的磁场强度和磁场梯度都小,因而磁场力小,满足不了回收弱磁性矿物的要求。要使开放型磁系的选分空间产生很强的磁场力,只有高磁势,这就需要消耗大量的金属导线和高磁能的磁性材料。这是很不经济很不合理的。为解决上述问题出现了闭合型磁系,所谓闭合型磁系是指磁极做相对配置的磁系,且在磁极中间装置有特殊形状的铁磁介质(如表面带齿的圆辊、带齿的平板、圆球、细丝以及网等)。开放型磁系磁极之间如有铁磁介质(如带齿的圆盘和圆球等),则此类磁系也可称为闭合型磁系。这些铁磁介质在磁极的磁场中被磁化后便成为感应磁极。这类磁系中的磁极间的空气隙较小,磁通通过空气隙的路程短,磁路的磁阻小,漏磁少,因而选分空间的磁场强度大,又由于铁磁介质具有特殊形状,因而磁场梯度大,适用于选分弱磁性矿石的强场磁选设备。

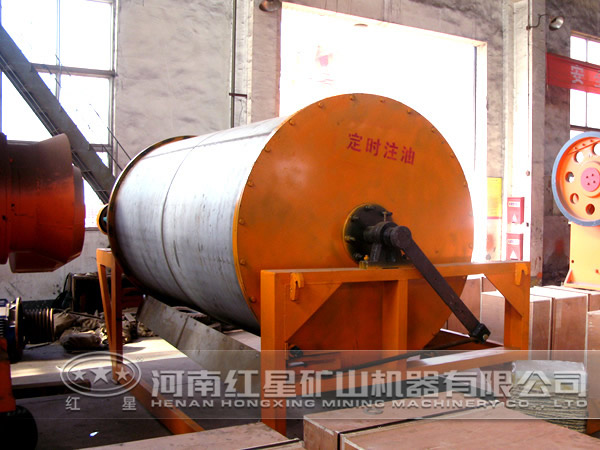

磁选机

根据斜环磁选机结构特点,其磁系是由永磁体和铁扼(电工纯铁)构成的一个半闭合(半开放)磁路磁系结构,磁包角为125°。在该斜环磁选机的磁系中,永磁材料是优质钦铁硼永磁体。具有高剩磁,高矫顽力,高磁能等特性,单块永磁体剩余磁感应强度丑产O.4T,规格尺寸为100×100×50mm,该磁系共3个磁极,每个磁极有两块钦铁硼永磁体叠加而成,则磁极高度50×2=100mm,磁极轴向是由两组叠加好的永磁块组成,则其轴向长度为100×2=200mm,叠加后的永磁块表面剩余磁感应强度Br=O.7T。

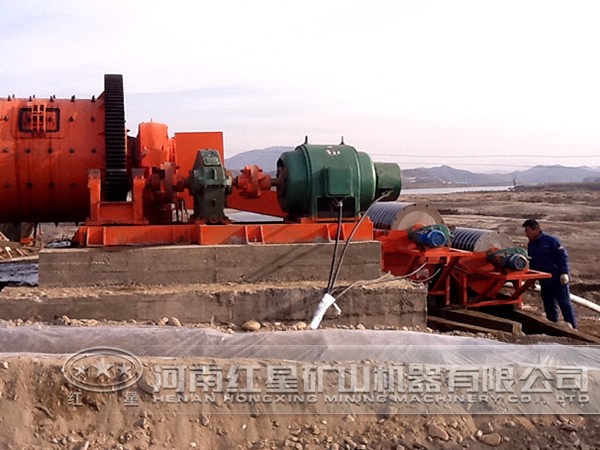

磁选机现场

斜环磁选机磁系特点:

①磁系为半闭合(半开放)磁路磁系,产生的场强为非均匀场强;

②铁扼固定磁体并起导磁作用,减少漏磁,使磁力线主要集中在分选区;

③分选区磁场大小通过调节磁系与转环之间的距离来实现。

河南郑州磁选设备厂家地址:河南省郑州市高新区檀香路8号

磁选设备价格咨询热线:0371-67772626

技术参数

型号 筒径(mm) 筒长(mm) 圆筒转速(r/min) 给料粒度(mm) 处理量(t/h) 功率(kw)
CTB6012 600 1200 <35 2-0 10-20 1.5
CTB6018 600 1800 <35 2-0 15-30 2.2
CTB7518 750 1800 <35 2-0 20-45 2.2
CTB9018 900 1800 <35 3-0 40-60 3
CTB9021 900 2100 <35 3-0 45-60 3
CTB9024 900 2400 <28 3-0 45-70 4
CTB1018 1050 1800 <20 3-0 50-75 5.5
CTB1021 1050 2100 <20 3-0 50-100 5.5
CTB1024 1050 2400 <20 3-0 60-120 5.5
CTB1218 1200 1800 <18 3-0 80-140 5.5
CTB1224 1200 2400 <18 3-0 85-180 7.5
CTB1230 1200 3000 <18 3-0 100-180 7.5
CTB1530 1500 3000 <14 3-0 170-280 11
