烘干机

烘干机介绍

工业烘干机主要用于选矿、建材、冶金、化工等部门烘干一定湿度或粒度的物料。回转烘干机对物料的适应性强,可以烘干各种物料,且设备操作简单可靠,故得到普遍采用。

 一般工业常用的烘干机能烘干的物料有:沙子、河沙、海沙、粘土、污泥、兰炭、复合肥、煤粉灰、鸡粪、石英砂、微粉、褐煤、萤石、高岭土、膨润土、脱硫石膏、石油焦、焦炭、锯末等常见的物料。

红星回转烘干机

回转烘干机是物料加热干燥装置。同轴套列的回转筒体中的物料由螺旋叶片和间断螺旋扬料板在内外筒体间折返和扬料过程中得到烘干。套筒套列结构使烘干机长度可成 缩短,由于散热面大幅减少,以致热耗降低,而 增的热交换面使热效大大提高。对不能触烟的物料,多筒式回转烘干机在内外筒中分别提供内烟管和环形烟管,各烟管间用径向烟道沟通,同样高产节能。不难看出,对热料和冷介质而言,则本烘干机成为套筒式回转冷却机,由此可以看出,回转烘干机不但可以对物料进行烘干机,还能起到冷却的作用。在市场上的通俗叫法中本设备又被称为:转筒烘干机,转鼓烘干机。

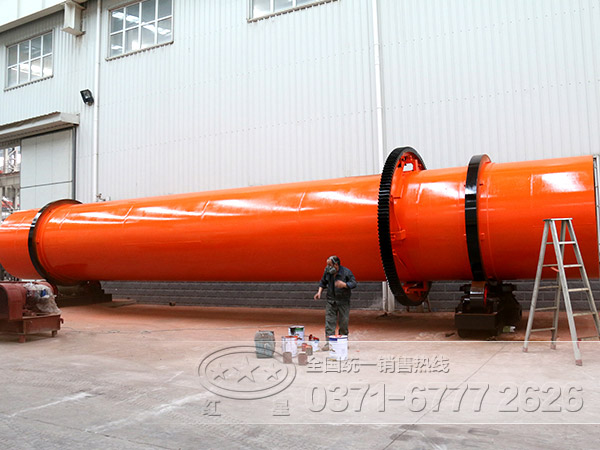

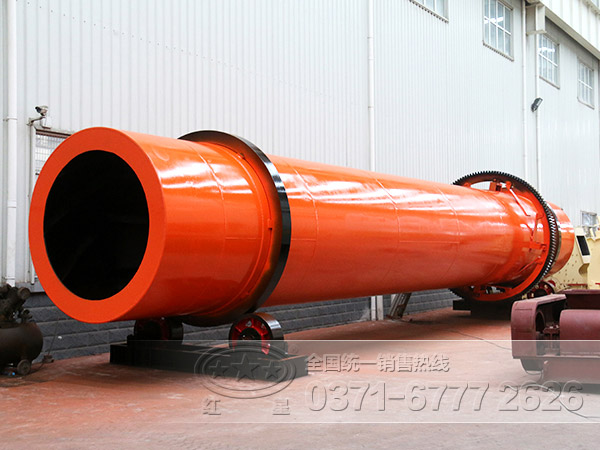

回转烘干机

内部结构

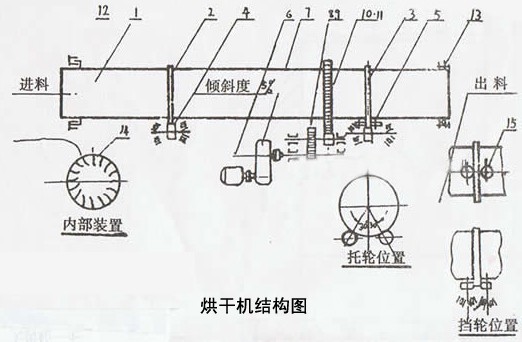

烘干机结构简图

如上图所示:烘干机圆筒1,内部装有扬料板14,圆筒1借助滚圈2和3,支持在两对托轮4和5,挡轮15用来防止圆筒上下移动,运动是由电动机6驱动的,经二级圆信减速机7和运动齿轮8和9,10带动大齿轮11两大齿轮,固定在圆筒上使圆筒运转,挡风圈12和13是防止冷空气进入机体和燃烧室内。

烘干机底座

工作原理

转筒烘干机湿物料经过输送机送到料斗,通过加料机将物料送入干燥机内。干燥筒是一个长长的筒体,一端较高,另一端较低,物料从高的一端进入,筒体慢慢旋转,物料慢慢从高的一端流到低的一端。筒体内部有炒料板,不停的进行搅拌。在物料流动过程中,筒体内有热空气或蒸气热风通过筒体,物料与筒体内的热气充分接触被烘干。由此可以看出烘干机的烘干原理即是通过热风、蒸汽、气流的通过将物料逐渐吹干蒸干,所以又可以称为热风搅拌烘干机,蒸汽烘干机,汽流烘干机。

性能特点

1、采用自动控制装置,只需通过控制面板调节好时间,即可自动完成整个烘干过程。

2、转筒采用优质不锈钢制作,筒体美观光滑,经久耐用,绝无划伤织物现象。

3、大开门设计,方便门180度自由打开,提取衣物更容易。

4、采用三角胶带传动,运转平稳、噪声低、安全可靠。

烘干机

注意事项

在物料进行烘干时候,应根据不同的物料选择不同的物料选择不同的烘干方式,在烘干过程中要注意的几个因素,首先是需要在干燥过程气化的水量,燃料的消耗量,空气消耗量,排出废气量,据此选定干燥机,鼓风机,引风机,除尘器,等设备和确定燃烧室面积及备煤,间接传热烘干机,它广泛用于建材,冶金、化工、水泥工业烘干矿渣石灰石、煤粉、矿渣、粘土等物料。

使用范围

回转烘干机(工业烘干机)对物料的适应性强,可以烘干各种物料,它是水泥厂用于烘干石灰石、粘土、煤粉及混合材料的设备、也用于冶金、矿山、电力、化工、食品等部门。回转烘干机是水泥厂最常用的烘干设备。且设备操作简单可靠,防尘密封好,维修方便,是普遍采用的烘干设备。

烘干机应用范围

厂家推荐

红星生产的烘干机主要由热源、打散装置、带式上料机、进料机、回转滚筒、带式出料机、引风机、卸料器和配电柜构成。将物料打散后烘干,加大物料与热风的接触面积,极大提高了利用率。在众多烘干机生产厂家中,本公司一直致立于烘干机的生产,用户至上,质量先行。在中国烘干机生产厂家中,一直立于不败之地,生产的烘干机具有结实耐用,使用简单,操作方便,质量好价格低,欢迎前来咨询购买。烘干机价格咨询热线:0371-67772626。

技术参数

规格(m)
(直径×长度)
筒体容积
(m³)
生产能力
(t/h)
安装斜度
(%)
最高进气温度
(℃)
主电动机
(kw)
总重量
(t)
Φ1.2×8.0 9.0 1.9-2.4 3-5 700-800 7.5 9
Φ1.2×10 11.3 2.4-3.0 3-5 700-800 7.5 11
Φ1.5×12 21.2 4.5-5.7 3-5 700-800 15 18.5
Φ1.5×14 24.7 5.3-6.6 3-5 700-800 15 19.7
Φ1.5×15 26.5 5.7-7.1 3-5 700-800 15 20.5
Φ1.8×12 30.5 6.5-8.1 3-5 700-800 18.5 21.5
Φ1.8×14 35.6 7.6-9.5 3-5 700-800 18.5 23
Φ2.2×12 45.6 9.7-12.2 3-5 700-800 22 33.5
Φ2.2×14 53.2 11.4-14.2 3-5 700-800 22 36
Φ2.2×16 60.8 13.0-16.2 3-5 700-800 22 38
Φ2.4×14 63.3 13.5-16.9 3-5 700-800 37 45
Φ2.4×18 81.4 17.4-21.7 3-5 700-800 37 49
Φ2.4×20 90.4 19.3-24.1 3-5 700-800 45 54
Φ2.4×22 99.5 21.2-26.5 3-5 700-800 45 58
Φ2.6×24 127.4 27.2-34.0 3-5 700-800 55 73
Φ3.0×20 141.3 30.1-37.7 3-5 700-800 75 85
Φ3.0×25 176.6 37.7-47.1 3-5 700-800 75 95
Φ3.2×25 201 42.9-53.6 3-5 700-800 90 110
Φ3.6×28 285 60.8-76.0 3-5 700-800 160 135

间接传热烘干机

    筒径×筒长   项目 外筒内径(mm) 内筒内径(mm) 筒体长度(m) 筒体容积(m³) 筒体斜度 扬料板型式 最高进气温度(℃) 外形尺寸(m)
Φ1.5×15m 1500 500 15 20.27 3-5% 升举式 850 16.2×2.7×2.7
Φ1.5×17m 17 22.97 18.2×2.7×2.7
Φ1.5×19m 19 25.68 20.0×2.9×2.9
Φ1.8×21m 1800 650 21 35.91 3-5% 升举式 850 22.5×2.7×2.7
Φ1.8×23m 23 39.33 24.5×2.9×2.9
Φ1.8×25m 25 42.75 26.5×2.9×2.9
Φ2.2×21m 2200 800 21 58.10 3-5% 升举式 850 ----
Φ2.2×23m 23 63.61
Φ2.2×25m 25 69.15
