颚式破碎机

颚式破碎机简介

颚式破碎机是一种常见的破碎设备,又被称为颚式粉碎机或颚破。颚式破碎机是破碎设备中最常用的一种,因为该设备构造简单,维护方便,稳定可靠,所以一直是石料生产或制砂破石采矿等行业中最重要的粗碎设备,一般用于第一段破碎作业。

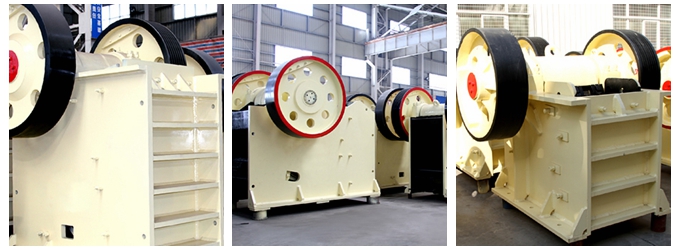

颚式破碎机

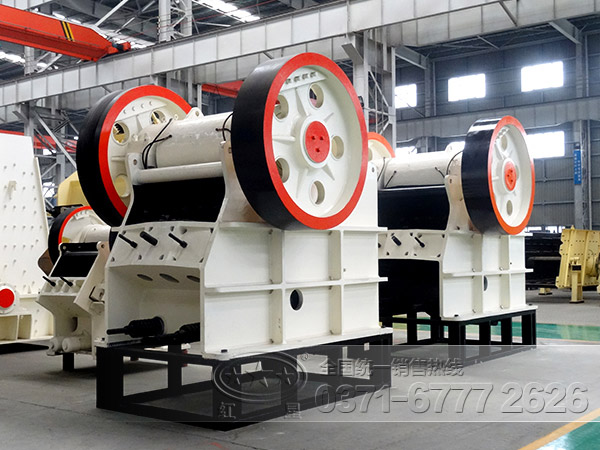

大型颚式破碎机

颚破机在1958年的时候开始投入使用,是发展历史比较长的破碎设备之一,该设备至今广泛应用在建材、化工和矿山等以破碎机为主要生产设备的行业里,鄂式破碎机也是指本设备,是由于打错字的原故,因为颚的本意即是指动物的嘴。

颚破机

颚破的结构

颚式破碎机的组成部件一般有:机架、动颚、偏心轴、齿板、肘板、肘座、轴承及拉杆和拉杆弹簧。该设备的主要工作部分是两块颚板,一是固定颚板我们常称之为定颚,该鄂板垂直(或上端略外倾)固定在机体前壁上,另一块是活动颚板(动颚),该鄂板设计的位置是倾斜的,与固定颚板形成上大下小的破碎腔,也是物料受到破碎作用的主要工作区域。鄂式破碎机工作时活动颚板对着固定颚板做周期性的往复运动,分开-靠近-分开。当动鄂离开定颚时,为破碎的物料进入破碎腔,已经破碎过的物料从下部卸出;当动颚靠近定鄂板时,物料在两块颚板之间的挤压作用下被破碎成小块物料。就像动物的上下颚吃东西一样,所以被“老虎口”。

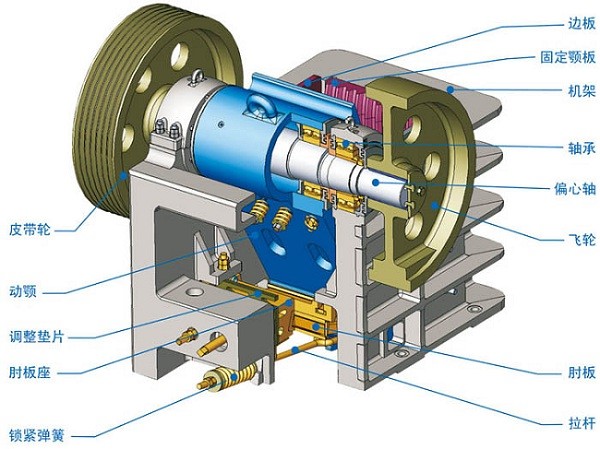

颚式破碎机结构图

红星颚式破碎机结构图

颚破分类

我们按照动颚的运动特性将颚式破碎机分为两种类型:简单摆动型颚破(简摆式破碎机)以及复杂摆动型颚破(复摆式破碎机),这两者之间的主要区别在于其工作的破碎方式,复摆型颚破具有更为简单的结构造架,而且动颚的运动轨迹比简摆型要稍显复杂,在水平和竖直方向上均有运动。在破碎工艺流程中,它大多应用于粗碎和中碎作业阶段,该类型的设备也存在以下几大缺点:破碎比较小,能耗量大,生产效率较低,并且破碎过程容易间断,受生产过程影响,颚板极易受损丧失其固有功能,导致更换频繁等。针对这些缺点,专家通过改进破碎腔型、优化设计设备的整体结构、并且在该系列设备中加入自动控制系统、引进新的耐磨材料应用于衬板等方法加以改善。

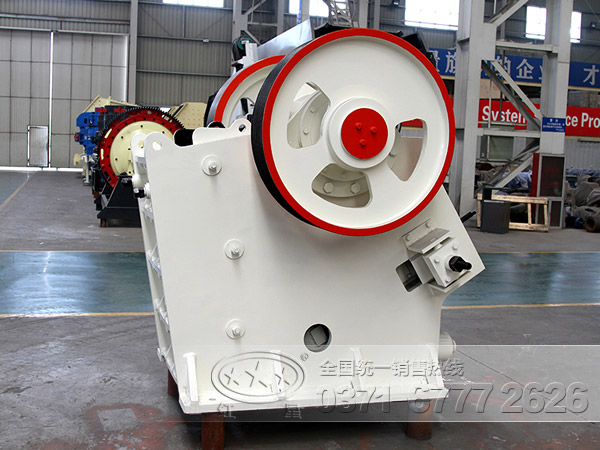

颚式破碎机

复摆式鄂式破碎机的主要优点是:设备质量较轻,构件简单合理,结构紧凑,破碎腔内充满程度较好,物料在破碎腔内可以受到均匀的破碎,破碎至合理的粒度之后通过动颚下端强制性推出成品卸料,因此该设备的生产效率也比较高,被破碎的物料块在动颚下部会受到较大的上下翻滚运动,因此生产出的物料粒形好,粒度合格率高。

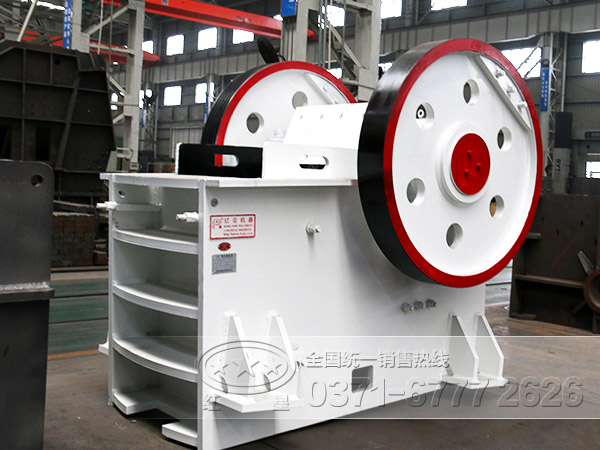

大型-中型-小型颚式破碎机

红星大型-中型-小型颚式破碎机

颚式破碎机的使用范围

破碎机一般用于破碎的物料有:花岗岩、大理石、石灰石、铁矿石等。应用于:石料破碎、花岗岩破碎,硅石破碎、玻璃石破碎和砂石生产线中物料的粗破和细破。颚式破碎机在矿山、冶金、建筑、铺路、建桥、水利、化工等多行业多部门中使用都非常广泛。

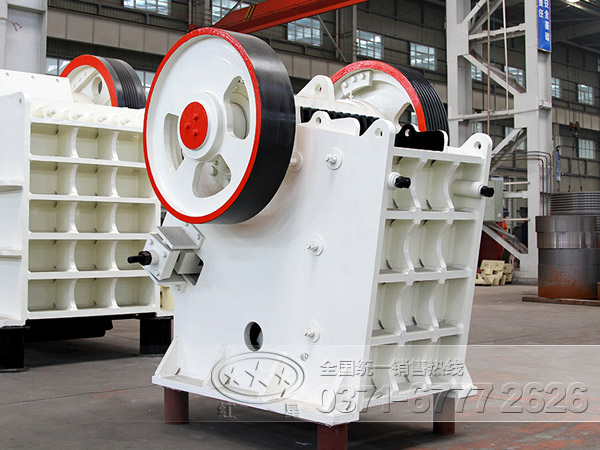

颚式破碎机

颚破机设计理念

在鄂式破碎机的设计中为了使破碎板与颚板紧密贴合,并且有由可塑性材料制成的衬垫衬于其间,因为机架受力比较恶劣,因此,设计时,通常根据类似机架的结构断面尺寸,近似地校核它的强度,对于整体机架,可以看作是一个静不定框架,在颚式破碎机的前壁上作用有破碎力,后壁上作用有推力板的作用力,在两侧壁的轴承处作用有支反力。颚式破碎机整体机架又分为整体锻造型和钢板焊接型,钢板焊整体机架比整体锻造机架的制造工艺简朴、重量轻,具有足够的强度和刚度,而定颚衬板下端支承在焊于机架上的钢板上,上端用钢板压紧。当然,颚式破碎机规格尺寸愈大,功率消耗也愈大。本公司设计的破碎机型号有:1200*1500,最大的型号1500*2100破碎机。

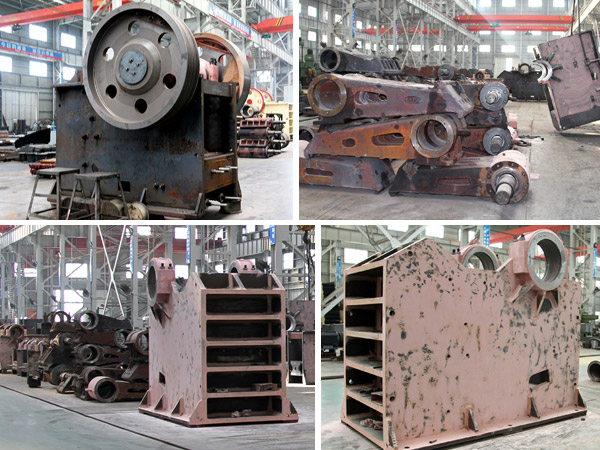

颚式破碎机生产车间

红星颚式破碎机生产车间

河南郑州颚式破碎机厂家地址:河南省郑州市高新区檀香路8号

颚式破碎机价格咨询热线:0371-67772626

技术参数

型号 给料口尺寸
(mm)
最大进
料粒度
(mm)
排料口调
整范围
(mm)
处理能力
(t/h)
偏心轴转速
(r/min)
电动机功率
(kw)
总重量
(t)
外形尺寸
(长×宽×高)
(mm)
PE-150×250 150×250 125 10-40 1-3 250 5.5 0.8 720×660×850
PE-200×300 200×300 180 15-50 2-6 260 7.5 1.2 910×750×990
PE-200×350 200×350 180 18-70 3-10 260 11 1.5 1000×870×990
PE-250×400 250×400 210 20-60 5-20 300 15 2.8 1300×1090×1270
PE-400×600 400×600 340 40-100 16-60 275 30 7 1730×1730×1630
PE-500×750 500×750 425 50-100 40-110 275 55 12 1980×2080×1870
PE-600×750 600×750 500 150-200 80-240 275 55 15.8 2070×2000×1920
PE-600×900 600×900 500 65-160 50-180 250 55 17 2190×2206×2300
PE-750×1060 750×1060 630 80-140 110-320 250 110 29 2660×2430×2800
PE-800×1060 800×1060 640 130-190 130-330 250 110 29.8 2710×2430×2800
PE-830×1060 830×1060 650 160-220 150-336 250 110 30.7 2740×2430×2800
PE-870×1060 870×1060 660 200-260 190-336 250 110 31.5 2810×2430×2800
PE-900×1060 900×1060 685 230-290 230-390 250 110 33 2870×2420×2940
PE-900×1200 900×1200 750 95-165 220-450 200 110 52 3380×2870×3330
PE-1000×1200 1000×1200 850 195-265 315-500 200 110 55 3480×2876×3330
PE-1200×1500 1200×1500 1020 150-350 400-800 180 160-220 100.9 4200×3300×3500
PE-1500×1800 1500×1800 1200 220-350 500-1000 180 280-355 122 5160×3660×4248
PE-1600×2100 1600×2100 1500 300-400 1300-2200 160 350-380 150.6 6210×4013×4716
PEX-150×750 150×750 120 18-48 8-25 320 15 3.8 1200×1530×1060
PEX-250×750 250×750 210 25-60 13-35 330 30 5.5 1380×1750×1540
PEX-250×1000 250×1000 210 25-60 16-52 330 30 7 1560×1950×1390
PEX-250×1200 250×1200 210 25-60 20-61 330 37 9.7 2140×1660×1500
PEX-300×1300 300×1300 250 20-90 16-105 300 55 15.6 2720×1950×1600
