鄂式破碎机

产品简介

鄂式破碎机主要用于矿山开采过程中，主要功能是破碎石块，如铁矿石、赤铁矿石和其它各类型的岩石。普通鄂式破碎机给粒粒度1000毫米，本机械是一种间断工作的破碎机械，工业上使用的鄂式破碎机有两个类型：一是动鄂做简单摆动(如图一)，另一种是动鄂做复杂摆动。

鄂式破碎机规格和型号

鄂式破碎机的规格是用给料口的宽度和长度来表示的。比如1200×1500破碎机即表示，给料口宽是1200毫米，长是1500毫米。另外还有1500×2100破碎机。根据给料口的大小鄂式破碎机也可以分为大，中，小型三种。给料口宽度大于600毫米的称为大型；给料口宽度在300*600毫米的为中型；宽度小于300毫米的为小型鄂式破碎机。

鄂破机工作原理

鄂式破碎机主要由带有纵向波纹齿的固定鄂板与可动鄂板组成。可动鄂板悬挂在偏心轴上，并围绕偏心轴对固定鄂板作用周期性的往复摆动。通过传动装置，可动鄂板靠近固定鄂板时，矿石受到挤压、劈裂和折断的联合作用而破碎。可动鄂板离开固定鄂板时排矿口增大，已破碎的矿石在重力作用下排出。

液压鄂式破碎机工作原理

鄂式破碎机的皮带轮和飞轮借助于摩擦离合器与偏心轴相连，摩擦离合器装有摩擦片并用弹簧压紧，离合器由液压系统控制，启动破碎机时，首先开支油泵电动机，使压力油沿油管经柱塞中心通孔进入柱塞的右方皮带轮处和左方飞轮处，推动柱塞面使弹簧压缩，于是摩擦离合器的摩擦片分开，则皮带轮，飞轮同时与偏心轴脱开。这时停止油泵电动机，启动主电动机，皮带轮转动。然后通过继电器和电磁换向阀的作用，顺序接通摩擦离合器。先使皮带轮与偏心轴闭合，后使飞轮与偏心轴闭合。扭矩由皮带轮传给偏心轴，再由偏心轴传递给飞轮，破碎机就是依此顺序分三段启动运转。

保险装置

鄂式破碎机长期工作时，定鄂与动鄂上的破碎齿板不断磨损，排矿口逐渐增大，使产品粒度逐渐变粗，为了保证破碎产品的粒度要求，必须定期地调整排矿口的大小，推力板不仅是传递力的部件，而且一般也是破碎机的保险装置，推力板通常使用铸铁材料，同时采用在推力板上冲孔或使用组合推力板(将推力板做成两个半块再用铆钉连接起来），当破碎机内进入非破碎物(如铁块等)超过正常负荷时，则推力板或连接铆钉立即折断或剪断，使破碎机停止工作，从而避免设备的主要部件损坏。

鄂式破碎机部件

1、拉紧弹簧

拉紧弹簧是用来保证鄂式破碎机整个 的紧密结合，并部分地平衡在动鄂与推力板工作时所产生惯性力。设计弹簧时，必须合理地选择弹簧的钢度，若弹簧的钢度不足，则不能达到上述要求，如钢度过大，又会引起非生产性能量的消耗。

2、机架

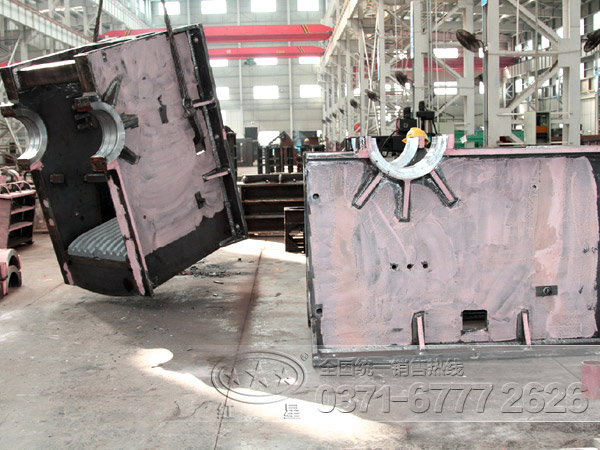

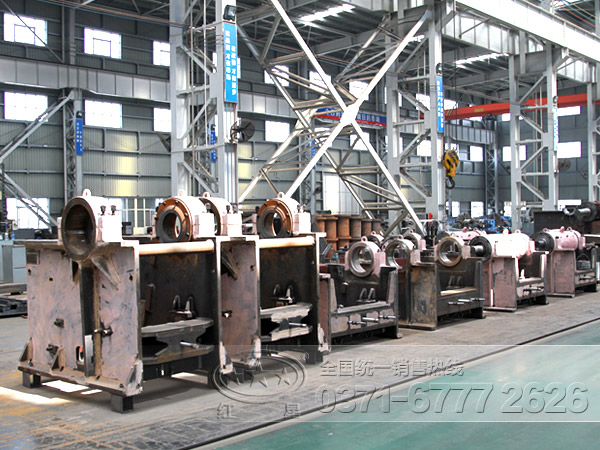

鄂式破碎机的机架在工作中受很大的冲载荷，因此，它应具有足够的强度和钢度。目前，破碎机的机架有整体机架，和组合机架。组合机架虽然 了大型破碎机制造和运输上的困难，但在机架加工，装配和拆卸方面却增了加了不少麻烦。其次，组合机架的钢性较差。

3、机架外形

机架周围所设的加强筋，原则上是设在横的方向随弯曲应力的位置，在轴承处应设置放射状加强筋，防上侧壁在受力时弯曲和颤动。纵向加强筋一般是鄂式起附带加强作用。

鄂式破碎机的机架形状比较复杂，同时受力也比较恶劣，设计时，一般是根据类似机架的结构决定断面尺寸，然后挖地校核它的强度。

对于整体机架，可以看作是一个静不定框架，在它的前臂上作用有破碎力，后壁上作用的有后推力板，在两侧壁的动鄂心轴轴承处和偏心轴轴承处作用有支承反力。

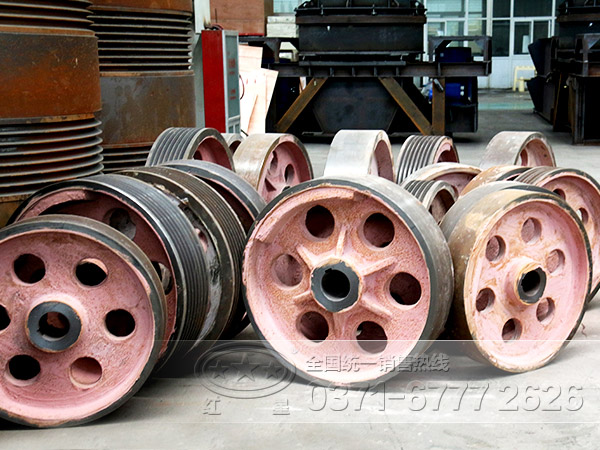

4、飞轮

鄂式破碎机是间断工作的机器，因而必然会引起阴力的变化，使其电动机的负荷不均匀，形成机械速率的波动。为了降低电动机的额定功率，且使机械的速率不致波动太大，故在偏心轴上装有飞轮。飞轮在空行程时储存能量，在工作行程时则放出能量，这样就可以使电动机的负荷均匀。

河南鄂式破碎机生产厂家

矿山机械行业在郑州最为发达，河南郑州是鄂式破碎机生产厂家的聚集地，大大小小的厂家数不胜数，但有 的厂家确为数不多，所以生产的产品价格和质量也差异很大。如果您需要购买鄂式破碎机请一定先到厂家实地考察，根据您的判断再决定。

河南郑州鄂式破碎机厂家地址：河南省郑州市高新区檀香路8号

鄂式破碎机价格咨询热线：0371-67772626
