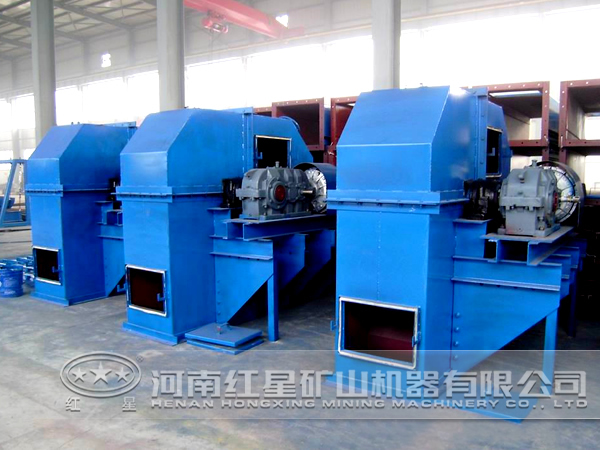

斗式提升机

斗式提升机在建材行业被广泛应用于垂直输送块状、粒状物料。具有结构简单,占地少,输送能力大,输送高度度的特点,但过载敏感性大。

斗式提升机

定义:在带或链等挠性牵引构件上,每隔一定间隙安装若干个钢质料斗,连续向上输送物料的机械称斗式提升机。

斗式提升机

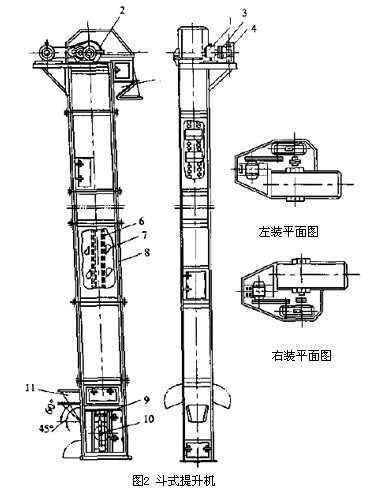

斗式提升机的结构与原理:常用的斗式提升机结构如图2所示;

图2 斗式提升机结构图

1-电动机;2-驱动链轮;3-三角皮带传动;4-减速机;5-出料口;6-链条;7-料斗;8-机壳;9-张紧装置;10-改变链轮;11-进料口。

固接着一系列料斗的牵引构件如胶带或链条环绕提升机的头轮与尾轮之间,构成闭合轮廓,驱动装置与头轮相连接,使着斗式提升机获得必要的张紧力,保证正常运转。

斗式提升机

物料从提升机底部供入,通过一系列料斗向上提升至头部,并在该处卸载,从而 在竖直方向运送物料。斗式提升机的料斗和牵引构件等行走部分及着呢轮、尾轮等安装在全封闭的罩壳之内。

料斗是斗式提升机的承载件。通常由2~6mm厚的钢板制成,为减少边唇的磨损,常在料斗的边唇外焊上一条附加的斗边,料斗的型式有三种;深斗、浅斗和鳞式斗。

斗式提升机的分型与性能:

A、按卸载特性分为:离心式、离心-重力式、重力式。

B、按装载特性分为:掏取式和流入式。

C、按料斗形式分为:深斗式,浅斗式和带导向槽的鳞式斗。

D、按牵引构件形式分为:带式,链式,板链式。

河南郑州斗式提升机厂家地址:河南省郑州市高新区檀香路8号

斗式提升机价格咨询热线:0371-67772626

技术参数

环链胶带提升机技术参数

规格 最大提升高度
(m)
输送量
(m³/h)
物料最大块
(mm)
斗距
(mm)
电机功率
(kw)
TH160型 25 7-12 15-20 400 3-4
TH200型 28 8-15 20-30 500 3-5.5
TH250型 30 10-25 25-35 500 4-7.5
TH300型 30 25-35 30-40 500 5.5-11
TH315型 40 30-40 35-45 512 5.5-15
TH400型 40 45-60 40-55 512 11-22
TH500型 40 65-80 50-60 512 15-30
TH630型 40 100-120 60-65 688 18.5-37
TH800型 40 130-150 65-75 920 22-45

钢丝胶带提升机技术参数

规格 最大提升高度
(m)
输送量
(m³/h)
物料最大块
(mm)
斗容
(L)
电机功率
(kw)
TDG160型 80 34 0-20 2.6 2.2-11
TDG200型 80 45 0-25 4.1 3-15
TDG250型 80 71 0-30 6.5 5.5-22
TDG315型 80 101 0-35 10 7.5-30
TDG400型 80 158 0-40 16 15-45
TDG500型 80 218 0-45 25 18.5-55
TDG630型 80 345 0-50 40 30-90
TDG800型 80 491 0-50 61 45-132

板链提升机技术参数

规格 最大提升度
(m)
最大提升量
(m³/h)
允许占百分比
(%)
节距
( mm)
电机功率
(kw)
10 25 50 75 100
物料最大块(mm)
NE15 40 16 65 50 40 30 25 101.66 1.5-4
NE30 59 31 90 75 58 47 40 152.4 2.2-7.5
NE50 62 60 90 75 58 47 40 152.4 3-15
NE100 58 110 130 105 80 65 55 200 7.5-30
NE150 65 170 130 105 80 65 55 200 11-37
NE200 73 220 170 135 100 85 70 250 18.5-75
NE300 61 320 170 135 100 85 70 250 22-75
NE400 47 420 205 165 125 105 90 300 45-90
NE500 58 500 240 190 145 120 100 300 45-132
