国内市场上三种主流圆振动筛

国内市场上制造的圆振动筛,其振动参数相对国外偏低(K=3~4g),使用寿命也偏短(3~5a)。目前国内市场上的主流圆振动筛产品主要有YA、YK和YKR、DYS型三类。而ZD(座式单轴圆振动筛)、DD(吊式单轴圆振动筛)、ZDM(座式单轴煤用圆振动筛)、DDM(吊式单轴煤用圆振动筛)、SZZ(自定中心式圆振动筛)型圆振动筛几乎已被市场所淘汰。

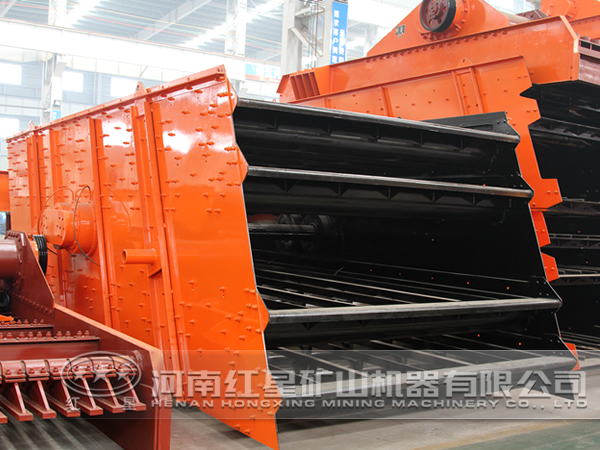

1、YA型圆振动筛

YA型圆振动筛是引进美国R.S公司的TABOR倾斜筛技术而研制出的产品,其筛框主要是由2片侧板和托架铆接组成,侧板外侧焊接有加强肋板,筛板安装在托架上面,筛面分单层和双层,并有轻型和重型之分,轻型配置张紧编织筛网,重型配置冲孔筛板。单轴振动器安装在筛箱的 位置上,其筛箱运动轨迹为正圆形。振动器为轴偏心和外加配重轮结构,轴承采用大游隙调心滚子轴承,运用稀油润滑。

振动筛

振动器的回转运动,由电动机通过一对带轮和V带把动能传递给振动筛。此系列圆振动筛共有40种规格,最小规格为Y1236, 规格为Y2460,筛面倾角为20°,振动参数为:双振幅2A=9.5~11mm,振次n=845~708r/min。其产品最初执行标准是GB6063—85YA,现执行标准是JB/T7891—2010,外形结构如下图所示。

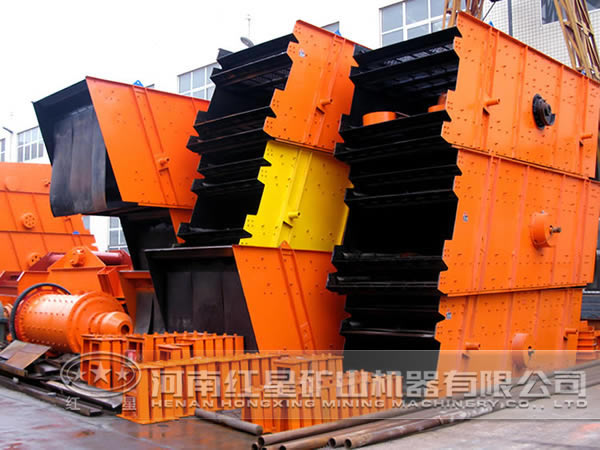

2、YK、YKR型圆振动筛

YK、YKR型圆振动筛是参照原西德KHD公司USK筛机结构,并吸收美国、日本等筛机先进技术设计而成,其筛框组成主要是由2片侧板和2~4根上横梁(无缝钢管)和数根下横梁(无缝钢管)铆接组成,侧板相对较厚,无任何焊接或铆接等加强件,筛板安装在下横梁上,筛面分单层和双层,筛面可配置编制筛网、冲孔、聚氨酯、橡胶等筛板。2个块偏心式振动器分别安装在筛箱的两侧板对称位置上,位于筛面的上方,因振动器布置在筛箱 的上方,其运动轨迹为椭圆形。振动器轴承采用大游隙NJ型圆柱滚子轴承,采用脂润滑。振动器的回转运动,由电动机通过一对带轮和V带将动能传递给振动筛,或由电动机通过挠性联轴器直接驱动将动能传递给振动筛。激振力的大小由主副偏心块的夹角来调整,筛面倾角为15°,振动参数为:双振幅2A=6~14m,振次n=970~740r/min。此系列圆振动筛产品执行标准是JB/T6388—2004,外形结构见下图。

3、DYS型圆振动筛

DYS型圆振动筛是一种大型圆振动筛,宽度在3m以上,长度在6m以上。此筛由于筛箱的质量较大,要求有较大的激振力来驱动筛子产生连续振动。此外,由于受结构和轴承尺寸的限制,DYS型圆振动筛需采用双传动系统,即安装2个轴偏心式振动器,分别由2个电动机单独驱动,在电动机驱动的筛机另一侧,2个振动器之间采用同步齿形带联接,使2个振动器保持相同的相位,同向旋转。筛面倾角为20°,振动参数为:双振幅2A=12mm,振次n=708r/min。其他部分结构和YA型圆振动筛无原则区别,此系列圆振动筛产品执行标准是JB/T10729—2007,其外形结构如下图所示。

振动筛

圆振动筛是物料分级作业中应用最广泛的筛分设备,以上三种更是经过市场认可的 圆振动筛,客户可结合自身需求选择最适合自己的振动筛设备。如需获取产品报价或咨询相关参数等详细问题,欢迎拨打红星官方热线咨询,电话:0371-67772626
