分级机齿轮传动主要尺寸的确定方法

分级机的齿轮采用斜齿轮传动,其优点是:

①传动平稳,冲击、振动和噪音小,适宜于高速、重载运动;

②噬合性能好;

③重合度大。重合度随齿宽和螺旋角的增大而增大;

④斜齿轮不产生根切的最小齿数较直齿轮少,结构紧凑。

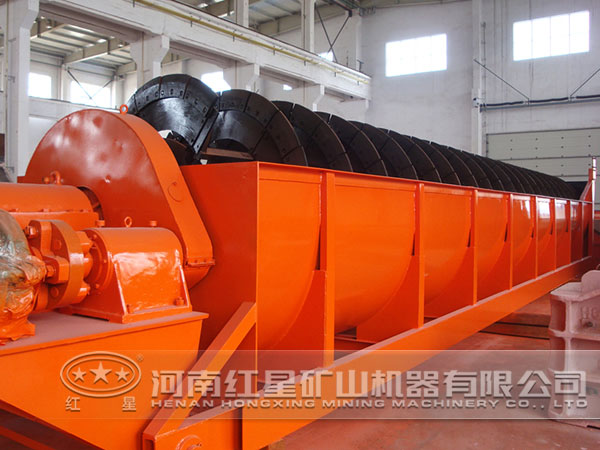

分级机

对齿轮传动的主要尺寸确定时,一般用分度圆柱面上的螺旋角β表示斜齿圆柱齿轮轮齿的倾斜程度。通常所说斜齿轮的螺旋角是指分度圆柱上的螺旋角。斜齿轮的螺旋角一般为8~20°,?取β=12°;为抵消齿轮的轴向力,采用左旋。应用变位齿轮可以避免根切,提高齿面接触强度和齿根弯曲强度,提高齿面的抗胶合能力和耐磨损性能,此外变位齿轮还可以用于配凑中心距。

对弯曲强度进行初步确定后,对高变位斜齿轮外噬合传动进行几何计算。分别计算出分度圆直径、齿顶高、齿根高、齿高、齿顶圆直径、齿根圆直径、中心距、基圆直径、齿顶圆压力角、端面重合度、齿宽、纵向重合度和总重合度。

之后进行高变位斜齿轮接触强度校核。得出齿向载荷分布系数、齿间载荷分布系数、重合度系数、齿轮的接触疲劳极限、齿面工作硬化系数、接触应力等等参数,一次来检验设计的尺寸是否满足要求,能否使破碎机工作稳定,工作能力是否符合设计需要。
