球磨机的分型及其各自的原理特点

球磨机是物料破碎后细磨的 一道工艺,现在广泛使用的球磨机主要分为两大类:溢流型球磨机和格子型球磨机,而两种球磨机各有各的优缺点。

溢流型球磨机的优点:结构简单,维修方便,由于出料管铸有反螺纹,大块矿石和钢球不易排出机外。缺点是单位容积生产能力较低,因此处理量比较低,而且易产生过粉碎现象。

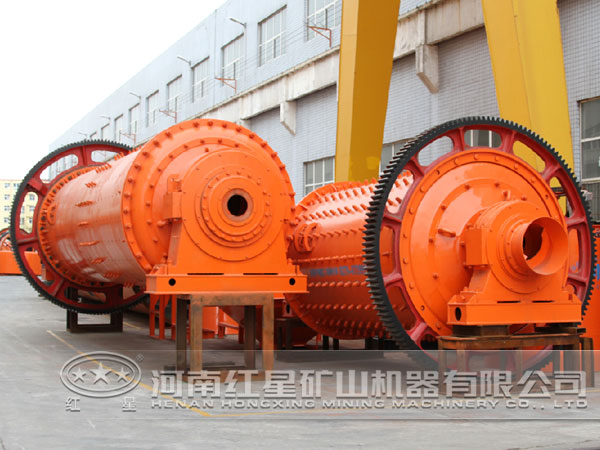

溢流型球磨机

格子型磨机的优点:排矿速度快,能减少矿有的过粉碎,同时能增加单位容积产量,比溢流型球磨机产量高。它的缺点是结构复杂,格子型排矿易于堵塞格子板,而且检修较困难复杂些,作业率相对较低。

溢流型球磨机工作原理:当物料由给矿器,经过进料管进入磨机后,筒体内的矿浆面高于出料管内径的 母线水平时,磨后的物料可以从出料管排出机外。该种磨机由于制造时,将排扩端盖中空轴颈内的出料管末端做成喇叭型,而且通常还在中空轴的根部装一环形的档圈,这样可以防止由端盖螺栓孔漏出的矿浆流到轴承内。同时又在出料管中铸有螺旋线,螺旋的方向是与磨机转向相反,从而起到阻止钢球和矿石块随矿浆排出机外的作用。但该机单位容积生产能力较低,且易产生过粉碎现象。由于该机相对磨矿时长,矿石可以较充分的在机内研磨,停留的时间也较长,所以磨矿产品粒度较细,因此该种磨矿机通常做为阶段磨矿用,适用于精矿再磨作业,可以获得粒度较细的合格产品。

格子型球磨机工作原理:格子型磨矿机的排矿端有一格子板,格子板上面有许多小孔,以便排出矿浆。格子板靠近排矿端的一侧,安装有矿浆提升装置,这是一种放射状的棱条,棱条将格子板和端盖之间的空间分成若干个通向中空轴颈的扇形室。当磨机旋转时,放射状棱条起着提升矿浆的作用,将由格子板上小孔排出的矿浆提升到排矿中空轴颈,通过中空轴颈再从磨矿机排出去,所以该机的工作特点主要是强迫排矿,生产能力较高。该种磨机一般均放在 段磨矿作业,可以获得较高的处理能力,但产品粒度较溢流型磨矿机产品粒度粗些。

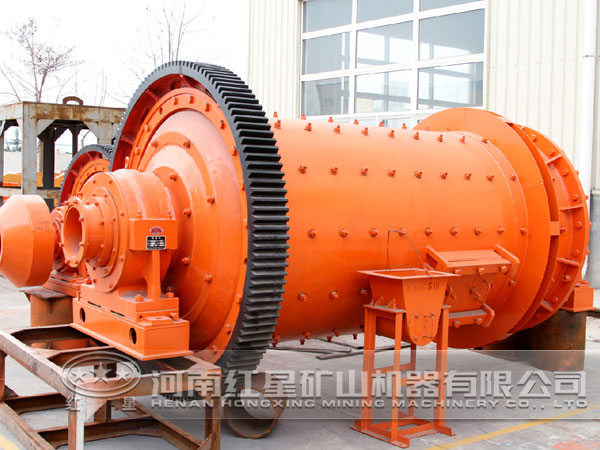

格子型球磨机
