红星螺旋分级机的结构优势

红星机械对于螺旋分级机结构的数值模拟结果进行分析,并结合分级机最初的结构设计和运行经验,对该设备进行了重新设计:设计内、外侧径向倾角均为 30°的“Z”形转子叶片,并在叶片折弯处进行圆滑处理,尽可能地消除由于笼型转子高速旋转导致转子叶片间产生的局部紊流和惯性反旋涡现象。

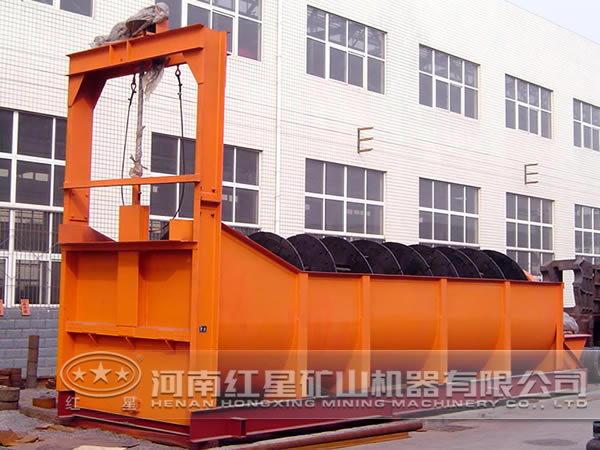

螺旋分级机

设计“L”形导流叶片,让分级物料颗粒进入叶片凹槽内进行惯性预分级;设计由“Z”形转子叶片组件和“L”形导流叶片组件组成的分级区域,保证分级室气流和颗粒在分级过程中分布的均匀和稳定性;红星 在分级机上设计新型后倾叶片动态气流密封装置,通过密封叶片高速旋转在密封区域产生高压气流防止发生颗粒短路现象;同时还设计了悬浮式气流散料装置,有利于气流对物料进行冲击、剪切分散作用;提高设备的分级效率;该设备主要采用凹形锥体形成的物料分散锥使物料得到充分分散,为分级工作创造有利条件,同时由于分离掉物料中常常混有的大块硬杂物,为了避免造成机械损坏和磨损,我公司 在送料筒底部设计粗粉流化清洗装置,可以对下落的粗粉和硬杂物进行气流清洗。

河南红星 通过对于螺旋分级机的试验改造对比发现:该设备的平板转子叶片,“Z”形转子叶片和“L”形导流叶片在分级过程中均可获得更高的分级效率和分级精度,并且在同等条件下采用“L”形导流叶片较直叶片导流结构能够有效提高分级机的处理量;应用气流密封可使细粉筛余较凹凸镶嵌式机械密封降低,有效地改善设备的跑粗的现象;经过多方面的考察试验认定,经过改善后的螺旋分级机的分级效率明显提高,能够满足现在的生产需求。
