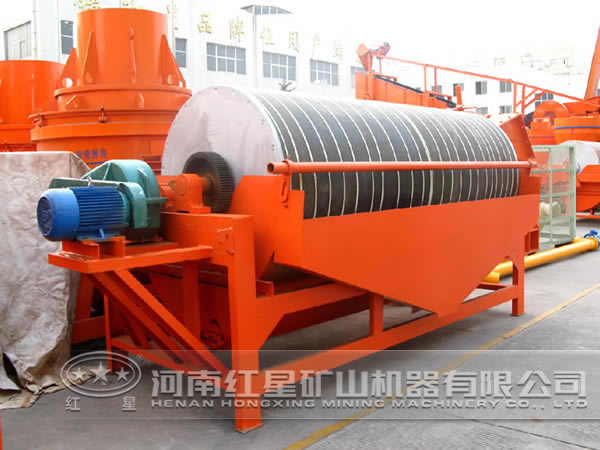

红星 对于湿式永磁盘式强磁选机的研究主要是针对弱磁性矿物磁选、尾矿抛尾及非金属除铁工艺而进行的。该设备的整机结构由磁盘、机架、传动部件、给矿箱等部件组成。
1、磁盘部件
该设备的磁盘部件由磁系、盘支架和主轴等部分组成。磁系是闭合式磁系设计，由主副齿极交替排列而成，主副齿极全部由稀土永磁材料钦铁硼NdFeB组成，N、S极呈交替对称排列，副齿极与主齿极对称排列达到聚磁 保证磁场深度，主副齿极的间隙为作业气隙，齿极表面 磁场强度可达到2.2T;磁扼采用Q23 制成，以保证磁路中的磁通损失最小;磁扼与主轴间的连接板采用无极板，防止磁场渗透入主轴上的轴承，以保证轴承在无磁环境下工作，延长其工作寿命;磁盘表面采用不锈钢盖板，外粘耐磨材料陶瓷片A1203，其寿命是不锈钢的3-5 ；磁盘磁场强度测量装置应用，磁盘设计增大磁选面积，比普通盘式磁选机增大10%左右，可以有效的提高磁选效率和精矿的品位。
2、支架
该设备的支架是用来支撑各总成及传动系统的，是由型材焊接而成，支架表面控制形位公差，两平行槽钢的平行度在±0.01，从而保证磁盘在工作时转动平稳，无跳动现象发生;轴承的安装平面粗糙度为1.6，同时保证轴承中心与轴中心在同径度0.01;各零部件之间预留公差，保证设备组装完成运转过程中，磁盘与槽体及机架间不发生碰擦现象，磁盘运转灵活;从机械设计角度， 保证设备的运转稳定性和设备的使用寿命。
3、传动
该系列磁选机的传动 是由电机、减速机及主轴等构成，它由电机通过减速器带动主轴旋转，进而带动磁盘旋转，将磁性颗粒从从矿浆中带出。
4、给矿箱
该设备的给矿箱是由冲水管和分料装置组成。冲水管用来冲散物料，并起到匀料的作用，以保证进入槽体的物料在滚筒长度方向上是均匀的。
