上下位机功能与通信在回转窑中的作用

上位机是企业中的生产管理者了解现场回转窑的运行稳定性情况并作出相应决策的工具,主要 图形参数信息和温度数据信息采集和处理、图形显示、温度数据存储、打印输出等功能;下位机用于现场的操作人员实时监测回转窑的运行情况,便于对设备实施及时管理和维护,主要 :

1、驱动步进电机,带动红外扫描仪旋转;

2、驱动红外扫描仪自动采集窑体的表面温度数据;

3、数据分析处理、状态判别和图形显示;

4、接收、传送数据信息,传送图形参数信息;

5、输出控制、报警和打印等功能。

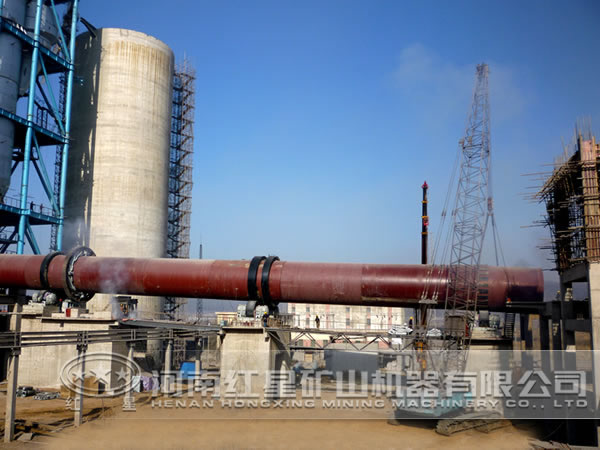

回转窑

系统通信原理:当红外测温仪对准某一回转窑时,下位机向红外测温仪发出接收数据的指令,红外测温仪确认后,将采集的回转窑温度数据传送到下位机。温度数据经过下位机处理,转换成图形参数数据,温度数据与图形参数数据都保存到下位机的实时数据库里,当反映该窑运行状况所需的温度数据与图形参数数据接收完毕后,下位机停止接收温度数据,并驱动步进电机带动红外测温仪旋转。当红外测温仪转到下一回转窑,再开始接收新的温度数据。上位机可以根据管理人员的需要向下位机发送查看某一回转窑运行状况请求,下位机从实时数据库中调出上位机所需的温度数据和图形参数数据传送给上位机,上位机再对接收的数据进行处理、显示和存储,并根据需要打印输出。系统通信的主要内容:

1、下位机接收红外扫描仪测得的温度数据;

2、下位机向上位机发送图形参数数据;

3、下位机向上位机发送温度数据。
